板式换热器
2021-05-21

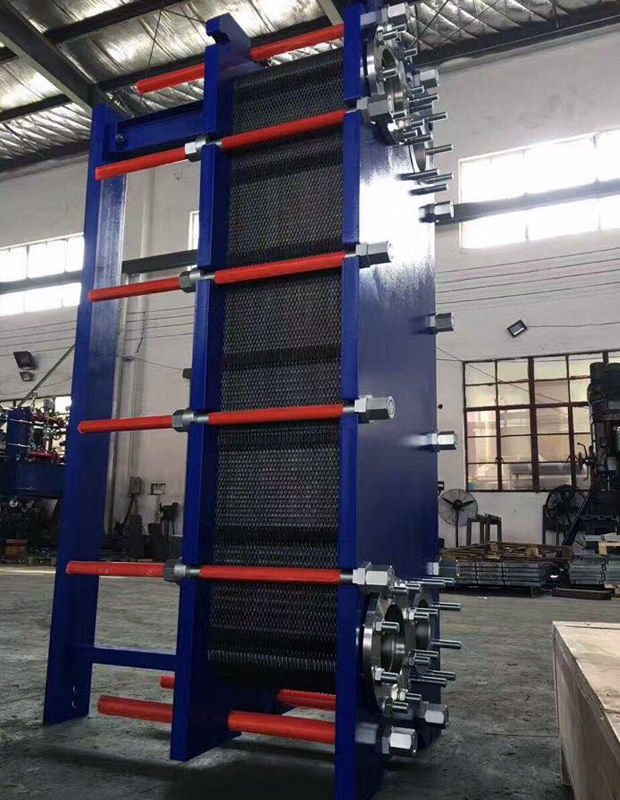

VANODE瓦诺德板式换热器是由一组波纹金属板组成，板上有孔，供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将液体通道密封，并且引导流体交替地流至各自的通道内。液体的流量、物理性质、压力降和温度差决定了板片的数量尺寸，液体的化学性能、腐蚀特性决定了板片及胶垫的材质，不同的波纹板结构设计不公提高了湍流程度，并且形成许多支撑点，足以承受介质间的压力差。
瓦诺德 板式换热器 金属板和活动压紧板安装在悬挂梁上，并由下导杆定位，而杆端则固定在支撑柱上，但如果其中一种液体或两种液体在换热器内不止通过一次，则接口应开在因定板和活动压紧板上。
板片波纹角度大小的合理搭配，可以较大提高单位换热面积的换热效果、调节液体的阻力、节省换热面积，其结果降低投资成本，缩短投资回收时间。
VANODE瓦诺德 板式换热器有M系列、BM系列、SM系列、冷凝器、蒸发器、半焊工、全焊式等几大系列百余种板型。各种型号都有深波纹、浅波纹、大角度、小角度等，完全确保满足不同用户的需要，特殊工况可按用户需要专门设计制造。
板片材料：
不锈钢：SUS304、316、316L、310S、904
钛及钛钯合金：TAi、TAi－Pd
哈氏合金：C276、D205、B2G
镍：Ni200
钼：254MO
产品参数：
压力范围：不大于2.5MPa
最大处理量：1500㎥/h
最小处理量：1㎥/h
组装面积范围：800㎡
温度大体范围：-50——350℃
最大接口：DN350
最小接口：DN32
热负荷：10MW
板片厚度：0.5——0.8mm
